LR-4CM05

2031/9/30まで生産予定

Raptor Lake（第13世代）Intel(R) プロセッサー選択可能な
拡張性に優れる19型4Uラックマウントコントローラ

  • Raptor Lake（第13世代）Intel(R) プロセッサー選択可能
  • NVIDIA製グラフィックスボードの増設でAI処理を高速化
  • 様々なシーンに対応可能な充実のインターフェース
  • 拡張性に優れる19型4Uラックマウント
  • 前面にUSB 5Gbps(USB3.2 Gen1)を標準搭載
  • OS機能アップデートによる業務遅延を抑止し、長期サポート可能なWindows 11 IoT Enterprise LTSC 2024
  • 用途に合わせて国産長寿命電源を選択可能
受注開始日:2026/04/01～
  • 新商品
  • オススメ
  • 長期供給（現在から2年以上）
  • COM　5ポート
  • 国産電源
  • ハードウェアRAID1(HDD)
  • ハードウェアRAID1(SSD)
  • AIグラフィックボード
OS Windows 11 IoT Enterprise選択可 拡張スロットPCIe PCIe x16 1スロットPCIe x8 1スロットPCIe x4 4スロットPCI 1スロット
CPU Intel Core i7Intel Corei5Intel Corei3Intel Celeron USBポート USB3.2 Gen2 8ポートUSB3.2 Gen1 2ポート
LR-4CM05

  • 第13世代の Intel(R)プロセッサーで高速処理を実現

    第13世代のIntel(R) Core(TM) プロセッサー・ファミリー（Raptor Lake）は、Performance Core（Pコア）と Efficient Core（Eコア）を組み合わせたハイブリッドアーキテクチャで構成されています。前世代のハイブリッドアーキテクチャに対しPコアとEコアの設計が改良されており、シングルスレッド性能やマルチスレッド性能が大幅に向上しています。処理速度や効率が飛躍的に改善され、従来のタスクをよりスムーズかつ迅速にこなすことができます。

    ※選択可能なCPUのうち、PコアとEコアを搭載しているモデルは一部のみです。
    ※Celeron G6900Eは第12世代です。

  • NVIDIA製グラフィックスボードの増設でAI処理を高速化

    AI推論向けのグラフィックスボードをご用意しており、推論負荷や同時処理数、求めるレスポンスに合わせて最適な構成を選べます。

    AI処理に特化したTensorコアにより、画像認識・異常検知・分類などの推論処理を高速化し応答時間の短縮に貢献します。
    また、LLM/SLMを用いた要約・FAQ応答・文書検索（RAG）などのローカル推論用途にも活用できます。

    グラフィックスボードのスペックや詳細については下記の動作確認ページをご参照ください。

    グラフィックスボードのスペックや詳細はこちら

    ※カスタマイズメニューにて選択できます。標準搭載ではありません。

  • 様々なシーンに対応可能な充実のインターフェース

    本製品はHDMI、DisplayPort、アナログVGAの3つの映像出力ポート、USB 8ポートをもっており、複数ディスプレイ構成や周辺機器接続にも対応します。
    また、標準でPCIを1スロット、シリアル(COM)を1ポート搭載しているため、レガシー機器をご使用することも可能です。
    シリアル(COM)ポートは合計5ポートまで増設可能です。

  • 前面に可動式カバーを装備した
    EIA規格準拠の19インチ4Uラックマウント

    フロントカバーにカギをかけることができますので、長時間運用時の誤操作防止やセキュリティ対策に役立ちます。
    前面のUSBポートがUSB 5Gbps(USB3.2 Gen1)のため、メンテナンス等でフロントアクセスが必要な場合でも、高速データ転送が可能です。

    拡張スロットが７つあり、グラフィックスボード、LANボード増設等のカスタマイズが可能です。
    メニューに無い拡張ボードやキッティングにつきましては、ご相談を受け付けておりますのでお問い合わせください。

    キッティングソリューションの詳細はこちら

    本製品は、EIA規格※のラックに収納することが可能です。
    ※米国電子工業会(EIA)によって定められた、ラックとそこに収納する機器へのサイズに関する規格。機器の幅は19インチ(482.6mm)で、高さは1.75インチ(44.45mm)の倍数。1.75インチを1Uと呼ぶ単位で定められています。

  • ボード押さえレールによって拡張ボードを支えます

    大型の拡張ボードの浮きやたわみを抑制します。
    拡張ボード仕様によってはボード押さえをお使いいただけない場合があります。（写真はイメージです。）

  • OS機能アップデートによる業務遅延を抑止し、長期サポート可能なWindows 11 IoT Enterprise LTSC 2024

    機能アップデートのないLTSC版なので、Windows機能アップデートによる業務停止の時間ロスから解放されます。
    ※セキュリティ更新、バグフィックスは提供されます。
    Windows 11 IoT Enterprise LTSC 2024の延長フェーズサポートは2034年10月10日まで提供されるので、同じOSバージョンのまま長期間のご利用が可能です。（2026年3月2日時点）
    また、Windows 11 IoT EnterpriseのLockdown機能で、誤操作等によるトラブルを防いだり、セキュリティを強化することが可能です。詳細については以下をご参照ください。

    Lockdown機能の詳細はこちら

  • 用途に合わせて国産長寿命電源を選択可能

    用途に合わせてニプロン社製の国産長寿命電源「ePCSA-500P-X2S」、「HPCSA-1000P-E2S」を選択可能です。
    「HPCSA-1000P-E2S」は、8Pin(6Pin+2Pin)×1と6Pin×1の補助電源ケーブルが標準でついているため、補助電源が必要な拡張ボードもご使用することができます。

  • 長期供給で安心をお届け！

    同一仕様の長期供給により、システム維持にかかわるトータルコストを削減できます。
    そのほか、EUの「RoHS指令（電気・電子機器に対する特定有害物質の使用制限）」に準拠した環境にやさしい製品です。

  • 各部の名称と機能

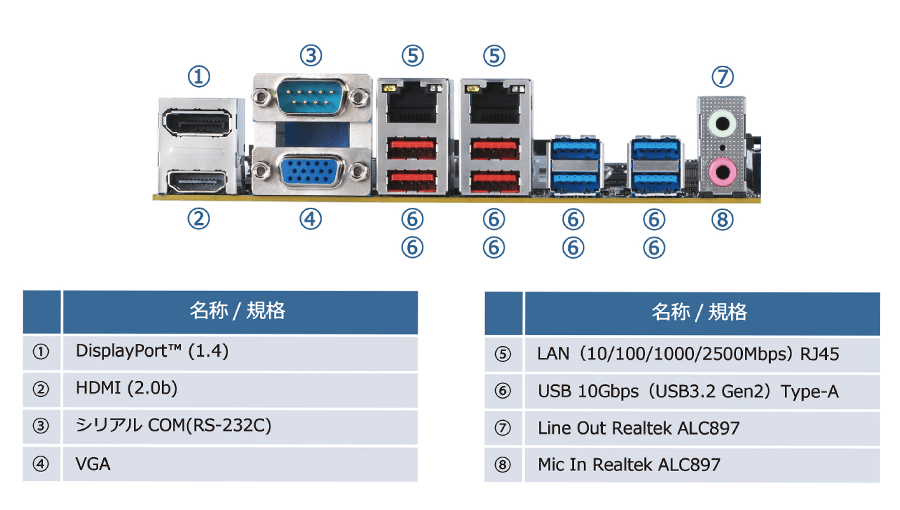

  • 背面 I/Oポート

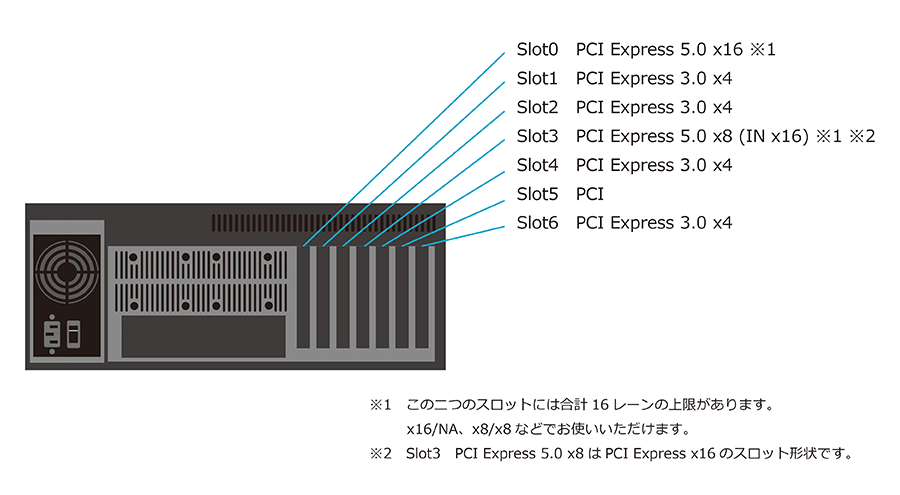

  • 背面 拡張スロット

CPU世代Raptor Lake（第13世代）/ Alder Lake（第12世代）
CPUソケットLGA1700
チップセットIntel(R) Q670E
BIOSAMI
メモリーDIMMスロット×4（最大64GB、Dual Channelサポート）
DDR5-4400/4000 SDRAM 288Pin
筐体19型4Uラックマウント
拡張ベイ5.25インチベイ×3（外部）
3.5インチベイ×3（内部2、外部1）

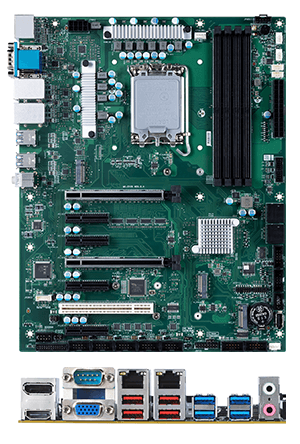

マザーボードMSI 「MS-CF05-V2.0-SKU1｣（ATX規格）
インターフェースUSB 10Gbps（USB3.2 Gen2）Type-A ×8（背面）
USB 5Gbps（USB3.2 Gen1）Type-A ×2（前面）
シリアル(COM) RS-232C ×4(内部ヘッダー)
シリアル(COM) RS-232C(D-Sub 9pin) ×1(背面)
LAN（10/100/1000/2500Mbps）×2　*Intel(R) I226-LM　*Wake On LAN設定可能
HDMI 2.0b×1（背面）、DisplayPort 1.4a×1（背面）、アナログVGA×1（背面）
　*CPU内蔵グラフィックス機能　*トリプルディスプレイ対応
Line Out ×2（前面、背面)、Mic In ×2（前面、背面）*Realtek ALC897
拡張スロットPCI Express 5.0 x16 1スロット（最大320mm）　*1 *2 *3
PCI Express 5.0 x8 1スロット（最大320mm）　*1 *3 *4
PCI Express 4.0 x4 1スロット（最大220mm）
PCI Express 3.0 x4 3スロット（最大320mm） エッジフリー
PCI 1スロット（最大320mm）
M.2 M-key PCI Express 4.0 x4 1スロット（2280）
*1　この二つのスロットには合計16レーンの上限があります。
　　x16/NA、x8/x8などでお使いいただけます。
*2　グラフィックスボードを取り付けた場合、
　　CPU内蔵グラフィックス機能はご使用いただけません。
*3　PCI Express 4.0対応ボードで動作確認済み。
*4　PCI Express x16 のスロット形状です。
セキュリティフロントカバー錠、TPM 2.0
システムファン筐体ファン、電源ファン、CPUファン
キーボード日本語OS/OS無しの場合：USB日本語109キーボード
英語OSの場合：USB英語88キーボード
マウスUSB光学式ホイールマウス
電源国産長寿命ニプロン製｢ePCSA-500P-X2S｣出力：500W（最大）
国産長寿命ニプロン製｢HPCSA-1000P-E2S｣出力：1000W（最大） *5
から選択
*5　補助電源コネクター付き（8pin（6pin + 2pin）×1、6pin×1）
入力：AC100～240V、50/60Hz
AC Power On設定可能
消費電力約148W（最大）
使用環境条件温度：5～40℃
湿度：20～80％（結露なきこと）
保管環境条件温度：-10～50℃
湿度：10～90％（結露なきこと）
外形寸法幅429.8×奥行505×高173.4mm（突起部含まず）
質量約16kg（システム構成による）
保証期間ご購入後1年間（センドバック修理対応）
関連規格VCCI Class A、電気用品安全法/PSE（電源ケーブル）、RoHS（10物質）
付属品取扱説明書一式、保証規定、マザーボードユーティリティー、
キーボード、マウス、フロントカバーキー、
電源ケーブル 3pin 約1.8m、2pin変換プラグ
外観図PDFファイル外観図をPDFで表示

※AMD、AMD Arrowロゴ、ならびにその組み合わせ、およびGeodeはAdvanced Micro Devices, Inc.の商標です。

※Intel、インテル、Intel ロゴ、Intel Inside、Intel Inside ロゴ、Centrino、Centrino ロゴ、Intel Viiv、 Intel Viiv ロゴ、Intel vPro、 Intel vPro ロゴ、Celeron、Celeron Inside、Intel Core、Core Inside、Itanium、 Itanium Inside、Pentium、Pentium Inside、Xeon、Xeon Inside は、アメリカ合衆国およびその他の国における Intel Corporationの商標です。

※Microsoft、Microsoft Office、Windows、Windows XP、Windows NTおよびWindowsのロゴは、米国Microsoft Corporationの米国およびその他の国における商標または登録商標です。

※記載の商品名、会社名は各社 の商標または登録商標です。改良のため仕様等予告無く変更する場合があります。

お見積り・カスタマイズ
  • CPU
  • メモリー
  • 起動ドライブ
  • RAID(起動)
  • 追加ドライブ
  • DVD
  • グラフィックスボード
  • LANボード
  • 追加シリアル(COM)
  • 電源ユニット
  • OS
  • 数量

ver.268X

※下記お見積価格は標準小売価格です。お見積もりのご用命は、最寄りのご販売店様にご依頼ください。お見積りのご依頼の際は標準小売価格右側に記載されてい る「製品構成コード」をご連絡ください。最寄りのご販売店様が不明な場合は、エレコムもしくはロジテック問い合わせ窓口までご連絡ください。

■製品供給可能期限について
○製品の供給期限につきましては、諸処の事情により変更になる場合がございますので、あらかじめご了承いただきますようよろしくお願いいたします。
ご注意事項
  • OS：無し をご選択の場合、ユーザ様がOSインストールください。出荷時のOS以外のインストールも同様です。【 OS無しについて 】
  • 本機種の対応OSは、Windows(R) 11 IoT Enterprise 64bitです。
  • Windows(R) 11 IoT Enterprise製品のアップデート形態は、固定化モデル（LTSC）となります。
  • 他言語をご所望の場合は「お問合せフォーム」をご使用ください。
  • カスタム仕様によっては、メモリクロックの上限が制限されます。
  • 当社採用Windowsは組み込みシステム向けのライセンスです。通常のパソコン用Windowsとほぼ同じ機能ですが、汎用的な用途にはご利用いただけません。
  • RTX A400 : Mini DisplayPort ×4 （Mini DisplayPort to DisplayPort変換ケーブル×1付属）消費電力50W（最大）
  • RTX A1000 : Mini DisplayPort ×4 （Mini DisplayPort to DisplayPort変換ケーブル×1付属）消費電力50W（最大）
  • RTX PRO 2000 Blackwell : PCI Express x16スロットと隣の拡張スロットを使用します。Mini DisplayPort ×4 （Mini DisplayPort to DisplayPort変換ケーブル×1付属）消費電力70W（最大）
  • グラフィックスボードをご選択の場合、システムメモリ容量をGPUメモリの2倍以上にすることを推奨します。（推奨未満のシステムメモリ容量をご希望の場合はご相談ください）
  • RAIDボード使用時は、データ転送が最大3Gbps（理論値）に制限されます。
  • 消費電力は代表的な部品構成にて、動作状態で計測した値です。お使い頂く周辺機器の構成や発売後の仕様・構成の変更により値が異なる場合があります。予めご了承ください。
  • お客さまにて装着されました機器との動作を保証するものではありません。
  • 記載の供給予定年月につきましては、予告無く変更する場合がございます。
  • また、各選択部品・仕様につきましても、供給年月に関わらず、変更する場合がございます。
